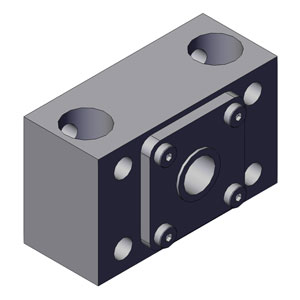

支座, 固定, Base or Flange Mount, QK 样式, 15 毫米 Inside Diameter, Quick Mount; 配合使用 20 mm 滚珠丝杠


  • QK轴承支座包括采用背对背(DB)配置的高角接触轴承,以实现高刚度。
  • 设计尺寸符合标准QK或者QK1型末端加工。(丝杠必须进行加工以匹配轴承座)。
  • 坚固的钢制结构
  • 底座或者端面安装配置
  • 分类为“固定”,用于关键速度和支柱强度计算。

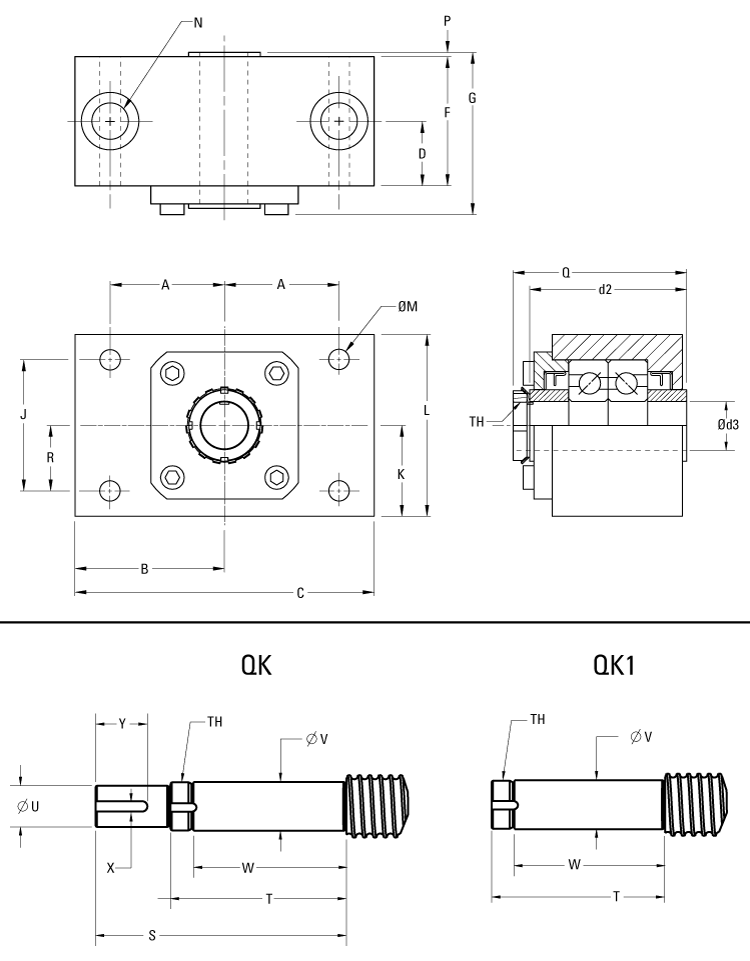

Dimensions

dimensions
尺寸价值
[A]31.8 毫米
[B]45 毫米
[C]89 毫米
[D]19 毫米
[d2]44 毫米
[d3] Bearing Journal Diameter, Recommended15 毫米
[F]38 毫米
[G]47 毫米
[J]35 毫米
[K]28.58 毫米
[L]54.1 毫米
[M]4x 7.13 dia
[N]2x 10.31 Thru, 15.88 C-Bore x 25.40 Dp
[P]0.51 毫米
[Q]53.34 毫米
[R]19.1 毫米
[S]80 毫米
[T]55 毫米
[TH]KM-02
[U]12.000/11.984 mm
[V]15.006/14.999 mm
[W]44 毫米
[X]4 毫米
[Y]22

Specifications

Specifications价值
Bearing Trade Number7202
RetainerKM-02
Temperature Max300 °F
Use With Screw, Nominal Diameter20 mm
Weight1.6 kg
预加载方式固定

Performance

Performance价值
Load, Dynamic (Bearing Rating)1060 磅力
Load, Static (Bearing Rating)2320 磅力
