FSB12
Can't find what you're looking for? Go to the Product Selector

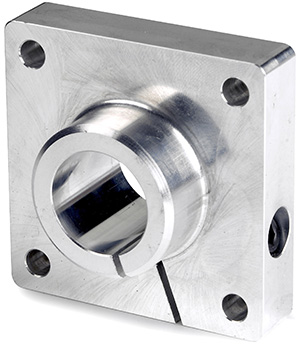

轴支撑, 末端支撑, 法兰式, 铝合金, 配合使用 0.75 英寸 直径轴
- 轴支撑简化了Thomson 60 Case导向轴的安装。Thomson 60 Case导向轴的用户应当考虑使用这些轴支撑
| 尺寸 | 价值 |
|---|---|
| [A] | 2.38 英寸 |
| [A] 公差 | ± 0.001 in |
| [B] | 1 英寸 |
| [d] 轴，标称直径 | 0.75 英寸 |
| [E1] | 1.75 英寸 |
| [E1] 公差 | ± 0.010 in |
| [F] 直径 | 1.25 英寸 |
| [F1] | 0.63 英寸 |
| [J] | 0.31 in |
| [N] | 0.21 in |
