SRM12T1

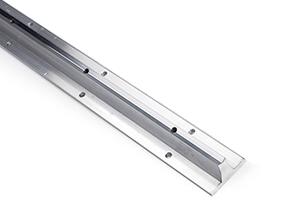

轴支撑, 仅导轨, 标准截面, 预钻孔, 铝合金, 600 毫米长, 配合使用 12 毫米直径轴

轴支撑简化了Thomson 60 Case导向轴的安装。Thomson 60 Case导向轴的用户应当考虑使用这些轴支撑
这些轴承座可垂直或者水平使用。
从底部安装轴（不包括在供货范围内）到支座中。螺栓从上到下穿过支撑法兰，装配到机器上。
仅支座。不包括导向轴
Y1=Y2 is standard. Special Y1 and overall length can be specified by customer.
参阅SRAM零件编号，查看组装到一起的支撑与导向轴

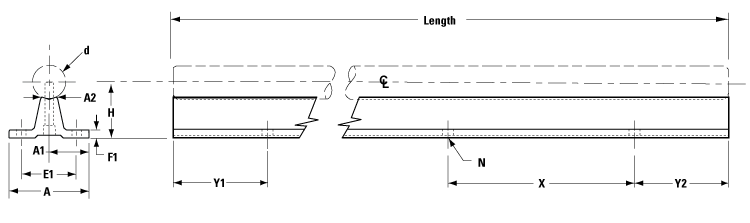

Dimensions

dimensions

尺寸	价值
[A]	43 毫米
[A1]	21.5 毫米
[A1] 公差	± 0.02 mm
[A2]	9 毫米
[d] 轴，标称直径	12 毫米
[E1]	29 毫米
[E1] 公差	± 0.015 mm
[F1]	5 毫米
[H]	28 毫米
[H] 公差	± 0.02 mm
[N]	4.5 mm
[X] Dim	75 毫米
长度	600 毫米
建议螺栓	M4

Specifications

Specifications	价值
Material, Support	Steel
Support Style	标准截面
Weight	1.9 kg
材质	铝合金
预钻孔选项（PD）	预钻孔
