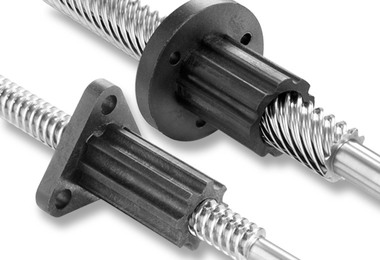

MTS 法兰安装

MTS 法兰安装

许多应用根本不需要消隙解决方案。 对于此类应用Thomson BSA®提供 MTS Supernut®。 MTS 通过安装在螺母上的整体法兰设计实现了高效与简约的结合。 我们特有的 Acetal 提供极佳的润滑、平稳的移动、线形稳定性与最小磨耗。 有广泛的尺寸范围可选,从 3/16 英寸至 3/4 英寸。 低摩擦、高成本效益的解决方案。 使用 Thomson BSA 梯形丝杠可达到每英尺0.003英寸的精确定位。

产品介绍

MTS技术规格(公制):

直径
(mm)
导程(mm)
2 3 4 5 6 8 10 12 15 16 20 25 35 45
10 X X   X X   X       X   X
12   X X X X   X   X     X   X
16     X X   X       X   X X
20     X     X   X   X X     X

MTS技术规格(英制):

直径
(in)
导程 (英寸, 除非另有说明)
.050 .0625 .063 2
mm
.083 .100 .125 4
mm
.167 .200 .250 .375 .500 .800 1.00 1.20 2.00
3/16 X
1/4 X   X               X   X
5/16         X       X   X   X
3/8     X X X X X   X X X X X   X X
7/16             X       X   X
1/2   X       X       X X   X X X
5/8           X X X   X X   X
3/4           X X   X X     X   X   X

MTS 法兰安装概览


  • 尺寸从 3/16 英寸至 3/4 英寸
  • 间隙小于 0.010 英寸
  • 使用 Thomson BSA 梯形丝杠可达到每英尺 0.003 英寸的精确定位。
  • 成本效益高
  • 低摩擦

产品选型

产品类型

丝杠直径

丝杠导程

轴向载荷

NN

螺纹方向

消隙

产品系列

CAD模型

  • 配置2D/3D Partstream模型
  • 配置2D/3D Solidcomponents模型
  • 配置2D/3D PartServer模型
  • Static 2D/3D模型下载



注意:请使用IE 11,Edge,火狐或者谷歌浏览器进行维模型预览

Partstream交互界面使用说明:
1) 点击+选项相应产品并进行配置,配置好的模型会在右侧视图中展现。
2) 点击配置器下方的创建(create)按钮等待模型下载(可能需要几分钟)。
3) 点击下载(download tab)并登陆账号(如果您是首次用户)。
4) 选择格式,等待文件生成(需要几分钟),点击下载(Download)按钮。
