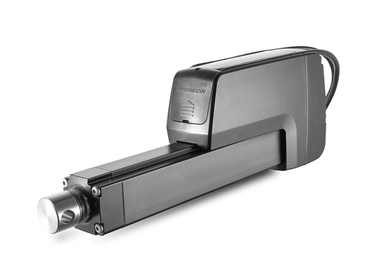

Electrak LL 长寿命电动推杆

Electrak LL 长寿命电动推杆

Electrak LL 长寿命电动推杆 长寿命电动推杆 智能电动直线执行器具有长寿命、高占空比和不惧严苛环境等优点，支持压力设置，性能卓越，包括占空比100%、使用寿命达600 km、终身免维护等。应用广泛，尤其适用于移动电池供电应用，代替以往昂贵而复杂的解决方案

产品介绍

Electrak LL长寿命电动推杆技术规格:

性能规格 LLxx-B040 LLxxB060
输入电压
(VDC)

24VDC
(范围: 16.8-32)

 24VDC
(范围: 16.8-32)
最小/最大行程 长度：mm 100 / 500
按50递增		 100 / 500
按50递增
最大动态负载：N (lbs) 4000 (899) 6000 (1349)
最大静态负载：kN (lbs) 18 (4050) 18 (4050)
最大空载速度：
mm/s (in/s)		 30 (1.18) 15 (0.59)
最大满载速度：
mm/s (in/s)		 30 (1.18) 15 (0.59)
电流消耗 @
空载/最大负载		 @24V - 2 / 10.5 @24V - 2 / 8.5
满载占空比
@ 25 ºC (77 ºF)		 35% 35%
丝杠/螺母类型 滚珠丝杠/负载锁定滚珠螺母 滚珠/负载锁定滚珠螺母
工作温度: ºC (ºF) -40 到 +85
(-40 to +185)		 -40 到 +85
(-40 to +185)

防护等级：
静态/动态

 IP66, IP69K / IP66 IP66, IP69K / IP66
限制扭矩：Nm (lbs) 0 0
最大轴向间隙：mm(in) 1.2 (0.047) 1.2 (0.047)
耐盐雾性（小时） 500 500
执行器重量(kg) 6.8 @ 100 mm
9.6 @ 500 mm		 6.8 @ 100 mm
9.6 @ 500 mm

Electrak LL 长寿命电动推杆:

  • 长寿命滚珠丝杠和螺母组件
  • 长寿命承重设计
  • 长寿命手动操作设计
  • 高效且长寿命的无刷电机
  • 无刷电机驱动系统
  • 特殊设计的板载控制器，满足铁路安全标准*
  • CE、RoHS和REACH认证
  • 耐紫外线表面处理
  • Thomson电子监测套件安全功能

* Electrak LL符合铁路标准EN 50155、EN 60077和EN 4554

Electrak LL 电动推杆:

  • LEX = 电子监测套件 + 低电平信号电机开关 + 外部行程末端限位开关输入
  • 全不锈钢外部五金件
  • 4 kN @ 30 mm/s或6 kN @ 15 mm/s
  • 行程高达500 mm
  • All stainless steel external hardware
  • 2kN at 54 mm/s or 4 kN at 30 mm/s or 6 kN at 15 mm/s
  • Up to 450 mm stroke length

Electrak LL电动推杆:

  • 受电弓控制
  • 移动设备中的升降和定位
  • 门、舱盖和阀门控制
  • 拾取、放置和分拣
  • 物料搬运
  • 输送机控制
