支座, 固定, Base or Flange Mount, QK 样式, 50 毫米 Inside Diameter, Quick Mount; 配合使用 2.500 in 滚珠丝杠


  • QK轴承支座包括采用背对背(DB)配置的高角接触轴承,以实现高刚度。
  • 设计尺寸符合标准QK或者QK1型末端加工。(丝杠必须进行加工以匹配轴承座)。
  • 坚固的钢制结构
  • 底座或者端面安装配置
  • 分类为“固定”,用于关键速度和支柱强度计算。

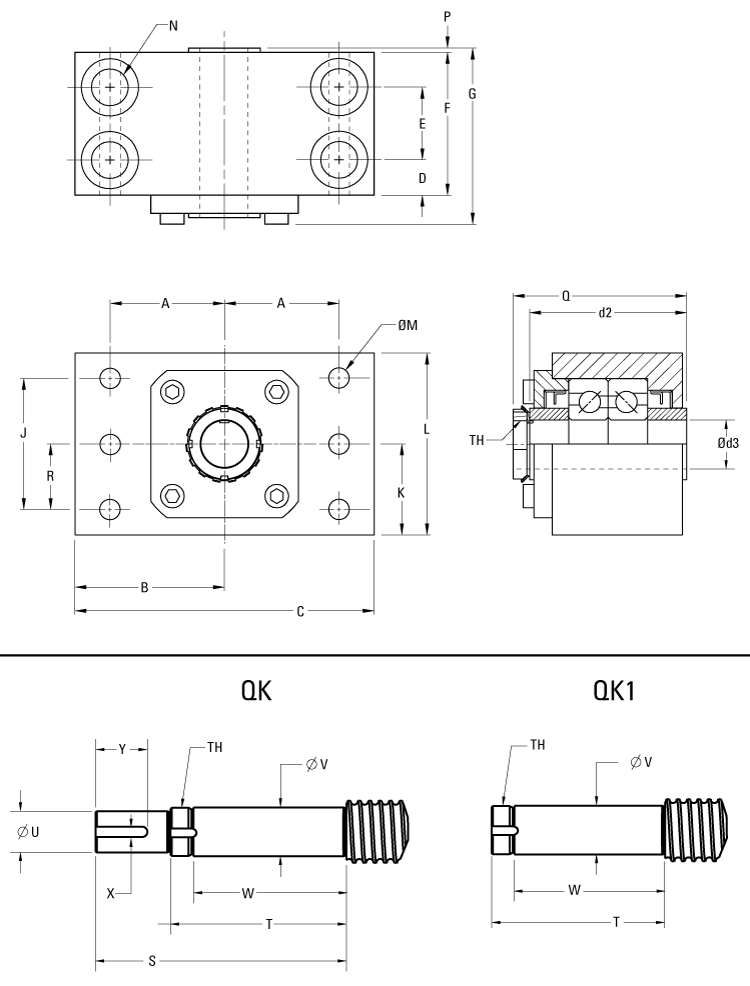

Dimensions

dimensions
尺寸价值
[A]3.563 英寸
[B]4.5 英寸
[C]9 英寸
[D]0.92 英寸
[d2]4.25 英寸
[d3] Bearing Journal Diameter, Recommended50 毫米
[E]1.72 英寸
[F]3.56 英寸
[G]4.5 英寸
[J]3.625 英寸
[K]2.813 英寸
[L]5.63 英寸
[M]6x .812 in dia
[N]4x 1.031 Thru, 1.625 C-Bore x 3.50 Dp
[P]0.05 英寸
[Q]4.9 英寸
[R]1.813 英寸
[S]7.749 英寸
[T]4.872 英寸
[TH]N-10
[U]1.7500/1.7490 in
[V]1.9689/1.9684 in
[W]4.252 英寸
[X]0.375 英寸
[Y]2.75

Specifications

Specifications价值
Bearing Trade Number7310
RetainerN-10
Temperature Max300 °F
Use With Screw, Nominal Diameter2.500 in
Weight39 lb
预加载方式固定

Performance

Performance价值
Load, Dynamic (Bearing Rating)10800 磅力
Load, Static (Bearing Rating)17300 磅力
