Thomson 精密梯形丝杠
Thomson 精密梯形丝杠
全球最全面的执行器选择方案
Thomson 直线运动系统
请选择您的登录帐户
查找产品
直立直线运动滚珠丝杠升降机
直立直线运动机械螺旋升降机
倒置直线运动滚珠丝杠升降机
倒置直线运动机械螺旋升降机

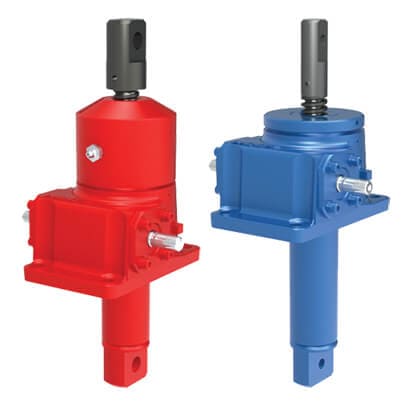

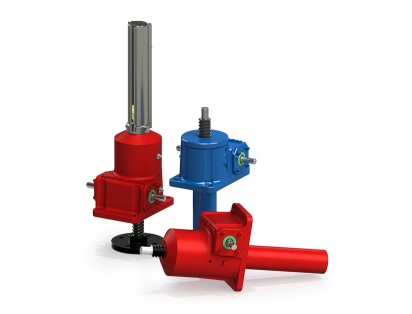

ActionJac™螺旋升降机
美国制造，设计坚固，1/2到75吨的高提升力。
Thomson螺旋升降机（公制）
德国制造，对称外壳允许从任意一端进行安装。
如有需要，可随时联系Thomson
Select Product Type
低负载
0.5到2 Ton 1,000-4,000 lbf)
中等负载
2.5到20 Ton (5,000-40,000 lbf)
高负载
30到75 Ton (60,000-150,000 lbf)
直立直线运动
直立直线运动升降机配有一根穿过齿轮箱运动的提升轴。

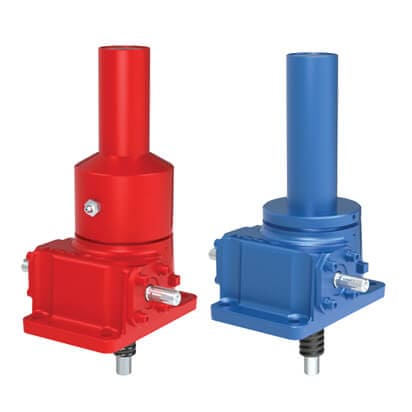

倒置直线运动
倒置直线运动升降机配有一根穿过齿轮箱运动的提升轴。
直立旋转
旋转升降机配有一根提升轴，从上方旋转时会移动一个螺母。
倒置旋转
旋转升降机配有一根提升轴，从下方旋转时会移动一个螺母。
双U形夹
双U形夹升降机用于需要沿弧线移动负载时。
直立直线运动
直立直线运动升降机配有一根穿过齿轮箱运动的提升轴。
倒置直线运动
倒置直线运动升降机配有一根穿过齿轮箱运动的提升轴。
直立旋转
旋转升降机配有一根提升轴，从上方旋转时会移动一个螺母。
倒置旋转
旋转升降机配有一根提升轴，从下方旋转时会移动一个螺母。
双U形夹
双U形夹升降机用于需要沿弧线移动负载时。
直立直线运动
直立直线运动升降机配有一根穿过齿轮箱运动的提升轴。
倒置直线运动
倒置直线运动升降机配有一根穿过齿轮箱运动的提升轴。
直立旋转
旋转升降机配有一根提升轴，从上方旋转时会移动一个螺母。
倒置旋转
旋转升降机配有一根提升轴，从下方旋转时会移动一个螺母。

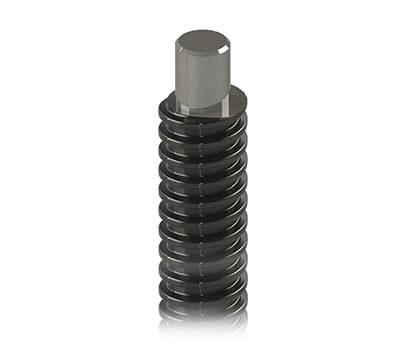

螺纹末端
用于标准负载和应用。

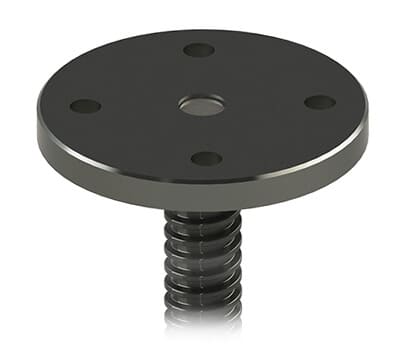

顶板
用于更重的载荷。

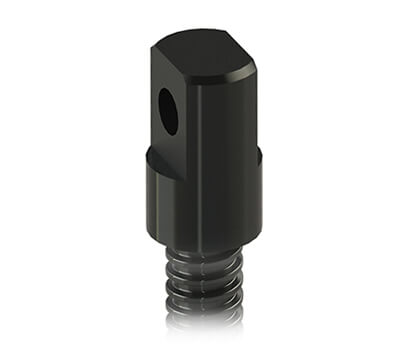

U形夹
用于需要沿弧线运动负载时。
螺纹末端
用于标准负载和应用。
顶板
用于更重的载荷。
U形夹
用于需要沿弧线运动负载时。
螺纹末端
用于标准负载和应用。
顶板
用于更重的载荷。
U形夹
用于需要沿弧线运动负载时。
螺纹末端
用于标准负载和应用。
顶板
用于更重的载荷。
U形夹
用于需要沿弧线运动负载时。
螺纹末端
用于标准负载和应用。
顶板
用于更重的载荷。
U形夹
用于需要沿弧线运动负载时。
螺纹末端
用于标准负载和应用。
顶板
用于更重的载荷。
U形夹
用于需要沿弧线运动负载时。
设计和安装注意事项
直立直线运动滚珠丝杠升降机直立直线运动机械螺旋升降机倒置直线运动滚珠丝杠升降机倒置直线运动机械螺旋升降机直线运动升降机
直线运动升降机配有一根穿过齿轮箱运动的提升轴。螺母与蜗轮集成，从而使蜗轮与螺母一起旋转。当提升轴被固定以防止旋转时，提升轴将穿过齿轮箱进行直线运动以移动负载。

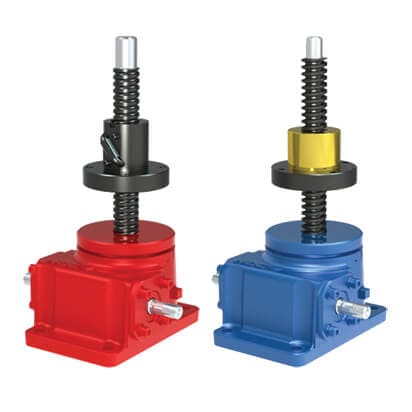

直立旋转滚珠丝杠升降机
直立旋转机械螺旋升降机

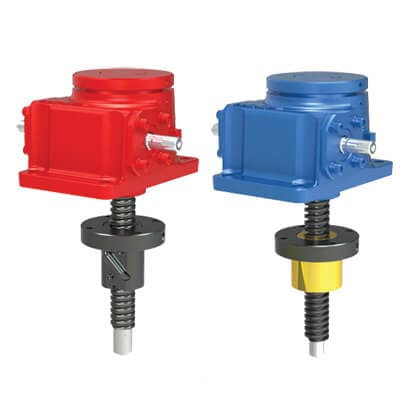

倒置旋转滚珠丝杠升降机
Inverted Rotating Machine Screw Jack
旋转升降机
旋转升降机配有一根提升轴，其旋转时会移动螺母。提升轴固定在蜗轮上，这使得与移动螺母连接的负载会沿着提升轴移动。
双U形夹滚珠丝杠升降机
双U形夹机械螺旋升降机

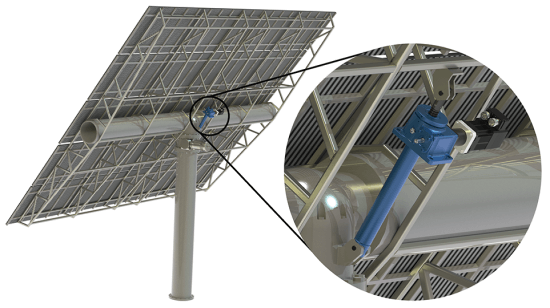

在该太阳能电池板应用中，直线运动由双U形夹机械螺旋升降机提供。
双U形夹升降机
双U形夹升降机用于需要沿弧线移动负载时，如跟踪天线、铰链门或空气阻尼器。从1吨到15吨的机械螺旋和滚珠丝杠升降机都可以配备双U形夹安装座。一个U形夹安装在提升轴末端，另一个U形夹焊接在重型阀杆盖上，而阀杆盖则焊接在外壳上。双U形夹设计提供了多种可选配件，如防护罩、电机安装、直角减速器、电机、编码器和旋转限位开关。
注意： 双U形夹升降机的安装硬件应指定为极限抗拉强度至少100,000 psi的热处理合金钢U形夹销钉。
双U形夹升降机水平使用时，其立柱强度和使用寿命都会降低。因此对于大多数水平应用，Nook/Thomson建议使用电动缸（请联系Nook/Thomson Engineering了解更多信息）。
升降机配置
Click here to optimize your design with a custom worm gear screw jack solution.
未找到所需的丝杠螺旋升降机？联系我们 获取定制解决方案。
Family
尺寸
种类
Ratio
丝杠类型
Stroke
Screw End
End Fitting
Bellows
Nut
Stop Collar
Special Features
Screw Dimensions
比较
3D 模型
Family
- MULI - Lifting capacities up to 100 kN
- JUMBO - lifting capacities from 150 kN to 500 kN
尺寸
种类
Rotating Screw - R
The rotary motion of precision worm gearing (worm shaft and internally threaded worm wheel) is converted into axial linear motion of the screw, which travels through the gear box housing. The load is attached to the end of the screw.
Rotating Nut, with or without anti-rotation (axial translating Screw) - N or V
Driven by a precision worm gearing (worm shaft and worm wheel), the rotary motion of the screw is translated into linear motion of the travelling nut on the screw.
Ratio
High Speed - One full turn of the worm shaft leads to a stroke of one millimeter.
Low Speed - One full turn of the worm shaft leads to a stroke of 0.25 mm.
丝杠类型
- Ball Screw (KGS) - For longer duty cycles, higher efficiency, high positioning accuracy
- Trapezoidal Screw (TGS) - For tough conditions, good price/performance ratio.
Stroke
The stroke length of the screw jack.
Screw End
Machining that is done to the end of the screw
- Standard Screw End (only for rotating nut) (G) – the end of the screw is machined to fit a standard end fitting.
- Cylindrical end (only for rotating screw) (Z) – the end of the screw is machined to a cylindrical shape
- No End machining (0) – End of the screw is cut to length. No machining is added.
- Special to customer specifications (S) – End of screw is machined to a customer provided specification
End Fitting
- No end Fitting (00) – Standard for rotating screw versions.
- Top Plate (BP)
- Fork End (GA)
- Clevis End (GK)
Bellows
Bellow cover for protection against external influences. Suitable for horizontal or vertical installation.
Nut
- Without Nut (0) – Always fro version rotating nut (N or V)
- Trapezoidal nut (1) – for rotating screw (R) with trapezoidal screw (TGS)
- Flanged ball nut (2) – for rotating screw (R) with ball screw (KGS). Flange of nut towards end of screw standard.
- Cylindrical ball nut (3) – for rotating screw (R) with ball screw (KGS)
Stop Collar
- With Stop collar (A) – Collar to stop the screw from being translated out of the nut. Fitted as standard on ball screw versions N and V. Optionally available for screw jacks with trapezoidal screws. The stop collar cannot be used as a fixed stop.
- Without stop collar (0) – always on rotating screw (R). Optional on rotating nut versions (N and V).
Special Features
- Without (0) – No special features
- Standard (Z) – With some standard accessories added. These are not captured in the part number
- Custom (S) – Special features as described by the customer
Screw Dimensions
The diameter and lead of the screw used. On most units there is only one choice per size and type. On Muli 4 there are 2 different ball screw choices.
- KGS 4005 (1)
- KGS 4010 (2)
All others leave this position in the part number blank.
Customer Service
This part number is not available for sale online but may still be available for sale. Click here to contact Thomson Customer Support.
Customer Service
产品介绍
Ball Screw Jack
Bevel Gear Ball Screw Jack
Bevel Gear Machine Screw Jacks
Machine Screw Jack
Productname
Stainless Steel Machine Screw Jacks
标准螺旋升降机
Ball Screw Jack
Bevel Gear Ball Screw Jack
Bevel Gear Machine Screw Jacks
Machine Screw Jack
Productname
Stainless Steel Machine Screw Jacks
我们强劲、可靠、适应性强的螺旋升降机适于各种应用场合，是进行提升、降低、倾卸和移动负载的理想之选。
螺旋升降机定制选项
若标准Nook或Thomson螺旋升降机无法满足您的规格要求，我们的工程专家可以帮助您为应用提供定制化解决方案。我们的定制选项包括装配、螺母、丝杠、特殊涂层、螺纹形式等，可满足您的各种需求并提高机器性能。
螺旋升降机不知从哪里入手
Nook和Thomson提供了丰富的在线资源，可以在各个购买决策阶段为您提供帮助。
螺旋升降机：坚固、灵活的重载直线运动解决方案
Thomson和Nook丝杠可在各种工况下可靠地长期运行，非常适合用于要求高速、抗振动、抗冲击载荷、精确定位要求和高扭转载荷的应用。请观看本视频，了解我们高质量螺旋升降机的制造过程及应用优势。
With the capability of handling loads up to 100 tons, screw jacks have made a name for themselves when it comes to designing for high-load, linear motion applications. However, determining whether a machine screw jack or ball screw jack is the right fit can be difficult. Each delivers key benefits depending on the application parameters.
This webinar will examine key design considerations as they apply to both screw jack types to help you better and more quickly determine which is more ideal for your application.
• The key features and benefits of machine and ball screw jacks.
• The major differences between these two types of screw jacks.
• The application parameters designers need to consider when choosing between machine and ball screw jacks.
• How to choose the right screw jack for your linear motion designs.
Presenter: Mitch Katona, Product Line Specialist, Thomson Industries, Inc.
螺旋升降机：您未曾知晓的必备直线运动部件
通过本次网络培训视频，了解如何为您的精密直线运动工具箱增添新法宝。了解螺旋升降机如何让您的应用在性能、可靠性、精度和灵活性等方面更具优势。
博客：
-
螺旋升降机和环境应用
Nook螺旋升降机能够在各种工业应用中提升、定位、保持和支撑负载。这些螺旋升降机可以在一般室内工业设置中提供出色的性能和可靠性，适用于干燥环境和32oF (0oC) – 180oF (82oC)的工作温度。然而，并非所有应用都处于这些理想环境条件。Nook提供了许多选项，以满足非理想环境条件的需求。
了解更多 -
螺旋升降机系统的8大设计注意事项
无论您在考虑哪种类型的蜗轮螺旋升降机（机加工丝杠或滚珠丝杠），为了开发理想的直线运动系统，都必须考虑8大设计因素。在本文中，我们将研究这些设计约束，以及它们如何影响螺旋升降机系统的尺寸、位置和配置。
了解更多 -
3个快速螺旋升降机应用 - 食品工业
近年来，出现了一些专为食品工业领域设计的有趣直线运动技术创新。但是，许多新兴的食品应用仍然非常适合使用古老的螺旋升降机。其简单高效的设计永不过时，并且是食品应用中真正的主力设备。在食品行业，螺旋升降机系统通常以三种常见的通用布置方式部署。本文详细介绍了其中的一些情况。
了解更多
产品资料
手册
手册
| ActionJac Screw Jacks | 457 KB | |
| ActionJac Screw Jacks | 465 KB |
产品目录
| ActionJac Screw Jacks | 18564 KB | |
| Worm Gear Screw Jacks Muli®, Jumbo® | 5173 KB | |
| Worm Gear Screw Jacks Muli®, Jumbo® | 5230 KB | |
| Worm Gear Screw Jacks Muli®, Jumbo® | 5375 KB |
手册
CAD模型
"
选择合适的螺旋升降机CAD解决方案
ActionJac™螺旋升降机（公制和英制）
美国制造，设计坚固，提升力高达1/2到100吨。
Thomson螺旋升降机（公制）
德国制造，对称外壳允许两端通用安装。
"
-ActionJac 螺旋升降机 2D/3D 交互模型
| ActionJac 螺旋升降机 - 滚珠丝杠型 |  |
— | — |
| ActionJac 螺旋升降机 - 机加工丝杠型 | |
— | — |
| ActionJac 螺旋升降机 - 微型机加工丝杠型 | |
— | — |
| ActionJac 螺旋升降机 - 不锈钢机加工丝杠型 | |
— | — |
-蜗轮丝杠直线推杆（MULI/JUMBO）2D/3D交互式模型
| + MULI & JUMBO丝杠直线推杆 - N型 | |||
| MULI & JUMBO Screw Jacks - Type N - TGS | |
— | — |
| MULI & JUMBO Screw Jacks - Type N - KGS | |
— | — |
| + MULI & JUMBO Screw Jacks - Type R | |||
| MULI & JUMBO Screw Jacks - Type R - TGS | |
— | — |
| MULI & JUMBO Screw Jacks - Type R - KGS | |
— | — |
| + MULI & JUMBO Screw Jacks - Type V | |||
| MULI & JUMBO Screw Jacks - Type V - TGS | |
— | — |
| MULI & JUMBO Screw Jacks - Type V - KGS | |
— | — |
0301020011- M1-V-H-TGS-0350-G-00-0-0-A-0, MULI1, Rotating Nut with Screw Anti-rotation
0301020014- M1-V-H-TGS-0200-G-00-0-0-A-0, MULI1, Rotating Nut with Screw Anti-rotation
0301020015- M1-N-H-TGS-0350-G-00-0-0-0-0, MULI1, Rotating Nut
0301020017- M1-N-H-TGS-0150-G-00-0-0-0-0, MULI1, Rotating Nut
0301020019- M1-N-H-TGS-0300-G-BP-0-0-0-0, MULI1, Rotating Nut
0301020027- M1-N-H-TGS-0250-G-BP-0-0-A-0, MULI1, Rotating Nut
0301020030- M1-N-H-TGS-0200-G-BP-0-0-A-0, MULI1, Rotating Nut
0301020035- M1-N-H-TGS-0200-G-00-0-0-0-0, MULI1, Rotating Nut
0301020042- M1-N-H-TGS-0100-G-00-0-0-0-0, MULI1, Rotating Nut
0301020056- M1-N-H-TGS-0050-G-00-0-0-A-0, MULI1, Rotating Nut
0301020059- M1-N-H-TGS-0300-G-00-0-0-0-0, MULI1, Rotating Nut
0301020073- M1-N-H-TGS-0180-G-00-0-0-0-0, MULI1, Rotating Nut
0301020079- M1-N-H-TGS-0150-G-00-0-0-0-0, MULI1, Rotating Nut
0301020088- M1-N-H-TGS-0180-G-GK-0-0-0-0, MULI1, Rotating Nut
0301020110- M1-N-H-TGS-0100-G-BP-F-0-A-0, MULI1, Rotating Nut
0301020120- M1-N-H-TGS-0240-G-BP-0-0-A-0, MULI1, Rotating Nut
0301020133- M1-N-L-TGS-0080-G-00-0-0-0-0, MULI1, Rotating Nut
0301020150- M1-N-H-TGS-0140-G-BP-0-0-0-0, MULI1, Rotating Nut
0301020159- M1-N-L-TGS-0150-G-00-0-0-0-0, MULI1, Rotating Nut
0301020178- M1-N-H-TGS-0400-G-BP-0-0-0-0, MULI1, Rotating Nut
0301020194- M1-N-H-TGS-0500-G-GA-0-0-A-0, MULI1, Rotating Nut
0301020195- M1-N-H-TGS-1100-G-GA-0-0-A-0, MULI1, Rotating Nut
0301020196- M1-N-H-TGS-0100-G-BP-0-0-A-0, MULI1, Rotating Nut
0301020199- M1-N-H-TGS-0250-G-BP-0-0-0-0, MULI1, Rotating Nut
0301020205- M1-N-H-TGS-0140-G-GA-0-0-0-0, MULI1, Rotating Nut
0301020212- M1-N-L-TGS-0600-G-BP-0-0-A-0, MULI1, Rotating Nut
0301020228- M1-N-H-TGS-1000-G-00-0-0-0-0, MULI1, Rotating Nut
0301020232- M1-N-H-TGS-0190-G-00-0-0-0-0, MULI1, Rotating Nut
0301020266- M1-N-L-TGS-0100-G-00-0-0-0-0, MULI1, Rotating Nut
0301020318- M1-N-H-TGS-0300-G-00-F-0-0-0, MULI1, Rotating Nut
0301020345- M1-N-H-TGS-0600-G-00-0-0-0-0, MULI1, Rotating Nut
0301020370- M1-N-H-TGS-0125-G-BP-0-0-0-0, MULI1, Rotating Nut
0301023001- M1-N-H-TGS-1000-G-BP-F-0-0-0, MULI1, Rotating Nut
0301023004- M1-N-H-TGS-0140-G-BP-0-0-A-0, MULI1, Rotating Nut
0301023011- M1-N-L-TGS-0787-G-GA-F-0-0-0, MULI1, Rotating Nut
0301023013- M1-N-H-TGS-0720-G-BP-0-0-0-0, MULI1, Rotating Nut
0301023014- M1-N-H-TGS-0300-G-BP-0-0-0-0, MULI1, Rotating Nut
0301023018- M1-N-H-TGS-0140-G-GK-0-0-A-0, MULI1, Rotating Nut
0301040010- M1-N-H-KGS-0050-G-00-0-0-A-0, MULI1, Rotating Nut
0301040051- M1-N-L-KGS-0080-G-GA-0-0-0-0, MULI1, Rotating Nut
