CD15AABH-LDS - 停产产品

产品 CD15AABH-LDS 现已停产。

Product discontinued. Please contact Thomson for last time buy information. Enginering comparison drawings for alternative Thomson products.

CD15AABH-LDS

没有找到想要的产品？请使用产品选择工具

产品选择工具

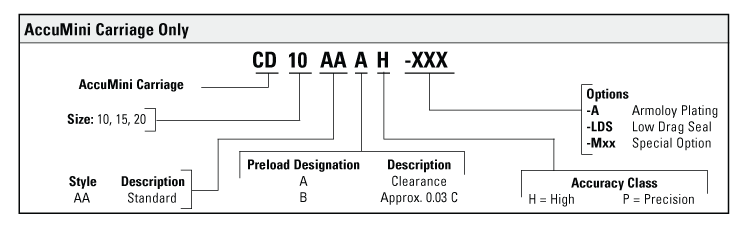

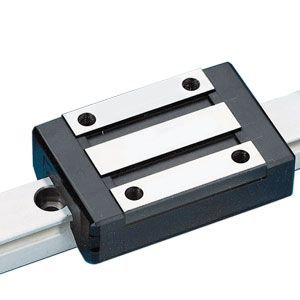

CD15AABH-LDS

AccuMini滑架, 15mm, 标准型, 高, 约0.03 C, Preload, 低阻力密封件,

Lead Time:  联系生产工厂 Lead times may increase with higher quantities. Lead time displayed in business days.
联系我们
  • 直轨采用先进的磨削技术生产
  • 无缝导轨最长可达6米，安装简单，精度更高
  • 通过嵌入式模压循环轨道和优化的几何结构实现平滑安静的运动
  • 循环导轨内置袋装润滑脂，润滑寿命延长
  • 有多种滑架型号和规格可选
  • 现场可改的模块化密封件
  • 导轨和滑架选件库存充足，发货快
  • 提供定制化扩展配件
  • 可代替Thomson的Accugide系列产品

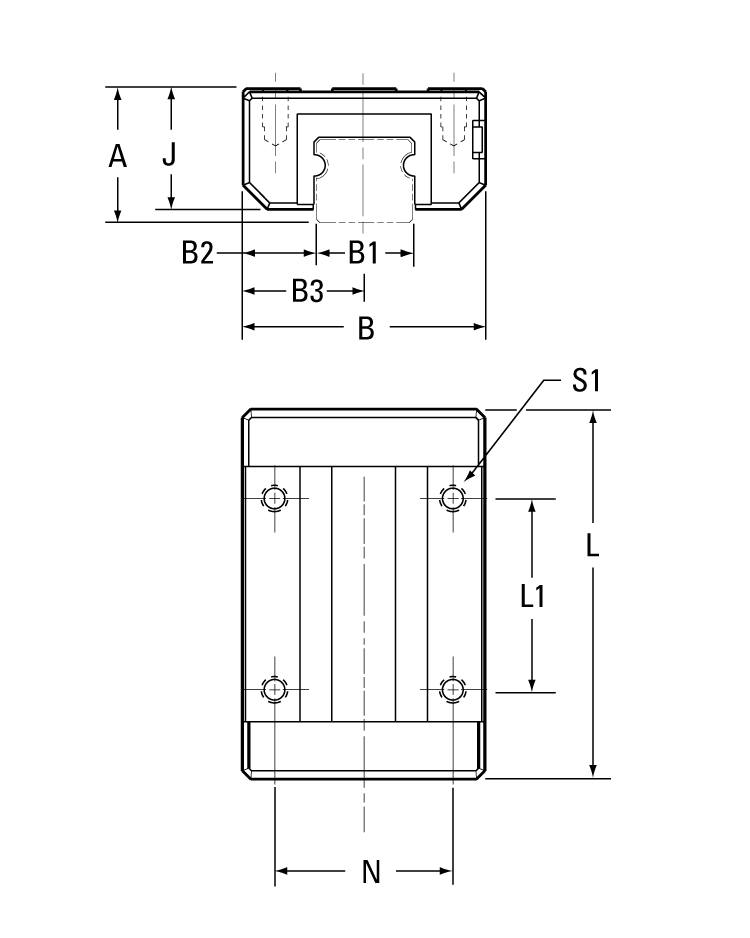

尺寸

尺寸
Dimension Value
[A] 38.0 mm
[A1] 19.0 mm
[A3] 11.5 mm
[B] 58.0 mm
[E1] 28.0 mm
[E2] 30.0 mm
[H] 21.0 mm
[H1] 19.0 mm
[S2] M4

规格

Specification Value
滚珠/滚柱 滚珠
滑架/导轨/组件 滑架
滑架 AA - 标准型
规格 15
精度等级 高
材料 钢合金
预加载 约0.03 C
最高温度 80 °C (176 °F)
Weight 0.141 kg (0.311 lbs)
安装手册链接 https://www.thomsonlinear.com/downloads/Profile_Rail_Linear_Guides_Installation_Manual_mnen.pdf

性能

Performance
Performance
Performance Value
100 km动态[Mx]倾翻力矩 51 N·m (38 lbf·ft)
100 km动态[My]俯仰力矩 35 N·m (26 lbf·ft)
100 km动态[Mz]横摆力矩 35 N·m (26 lbf·ft)
100 km额定动态负载 6,375 N (1,433 lbf)
50 km动态[Mx]倾翻力矩 64 N·m (47 lbf·ft)
50 km动态[My]俯仰力矩 44 N·m (33 lbf·ft)
50 km动态[Mz]横摆力矩 44 N·m (33 lbf·ft)
50 km额定动态负载 8,033 N (1,806 lbf)
最大加速度 50 m/s² (164 ft/s²)
最大速度 3 m/s (10 ft/s)
静态[Mx]倾翻力矩 96 N·m (71 lbf·ft)
静态[My]俯仰力矩 66 N·m (49 lbf·ft)
静态[Mz]横摆力矩 66 N·m (49 lbf·ft)
额定静态负载 15,200 N (3,417 lbf)
