DS32

DS32
DS32

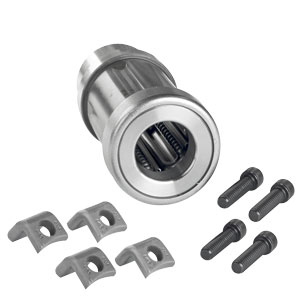

直线轴承, Die Set, 2 英寸, 闭合型, 非自调心; 配合使用 2 英寸 直径 D级 端部支撑应用中的轴


  • 专为模具运动应用设计。
  • 全钢设计使得该滚珠衬套轴承适用于高温应用。
  • 用于D级导向轴。
  • 配备4个#CL-2夹和4个5/16-18x1内六角螺钉

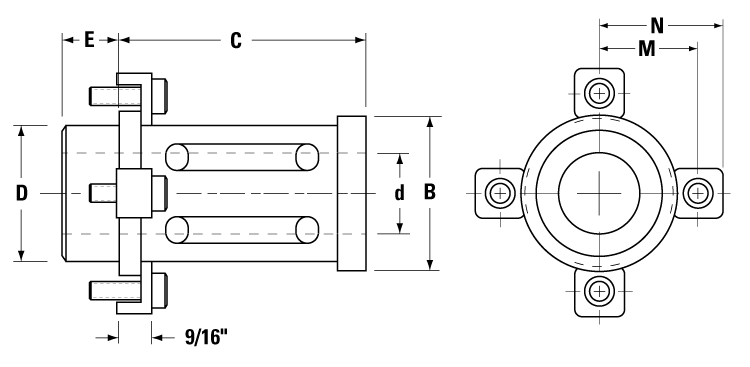

Dimensions

dimensions
尺寸价值
[B]3.53 英寸
[C]4.42 英寸
[D] Pilot Diameter2.5003 / 2.5007 in
[D] Recommended Housing Bore2.5000 / 2.5005 in
[d] 轴,标称直径2 英寸
[D],标称2.5 英寸
[E] Pilot Length1.94 英寸
[M]1.94 英寸
[N]2.38 英寸
Concentricity of Pilot0.0007 英寸

Specifications

Specifications价值
Number of Ball Circuits
Temperature Max500 °F
UPC编号662486100782
Weight5.6 lb
材质钢
封闭/开放/可调节闭合型
可调节(不可调节 = 空白)不可调节
用于轴系D级
自对准非自调心

Performance

performance graphic
performance graphic
performance graphic
Performance价值
负载能力,动态1100 磅力
