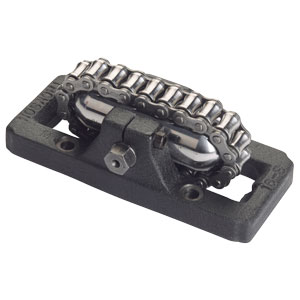

RW24S

RoundWay直线滚柱轴承

RW, RoundWay直线滚柱轴承, 1.500 in, Self-Aligning, Not Corrosion Resistant

可通过四个安装螺栓方便地安装到滑块上。
“A”尺寸可在±0.015英寸范围内无级调节

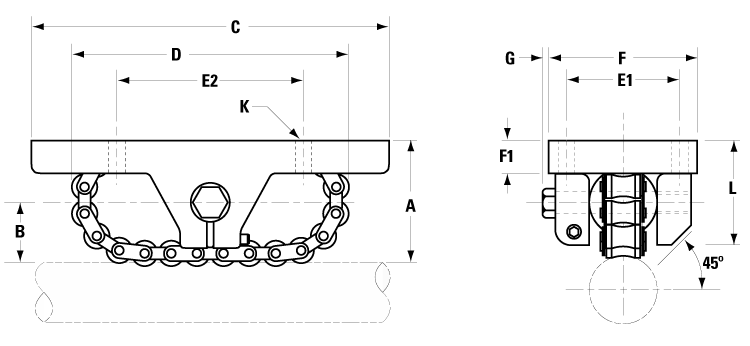

尺寸

Dimension	Value
A	63.50 mm (2.500 in)
B	29.21 mm (1.150 in)
C	165.10 mm (6.500 in)
d	38.10 mm (1.500 in)
E1	54.10 mm (2.130 in)
E2	88.90 mm (3.500 in)
F	73.15 mm (2.880 in)
F1	16.00 mm (0.630 in)
G	7.87 mm (0.310 in)
K	9.65 mm (0.380 in)
L	54.10 mm (2.130 in)

dimensions

Dimension	Value
A	63.50 mm (2.500 in)
B	29.21 mm (1.150 in)
C	165.10 mm (6.500 in)
d	38.10 mm (1.500 in)
E1	54.10 mm (2.130 in)
E2	88.90 mm (3.500 in)
F	73.15 mm (2.880 in)
F1	16.00 mm (0.630 in)
G	7.87 mm (0.310 in)
K	9.65 mm (0.380 in)
L	54.10 mm (2.130 in)

规格

Specification	Value
可调/不可调	不可调
闭合型/开口型	闭合型
卷装	非卷装
食品级	非食品级
自对准	自对准
单/双	单
最高温度	260 °C / 500 °F
适用导向轴	L
重量	2.540 kg / 5.6 lbs
公称直径	38.100 mm / 1.5 in
长度	165.100 mm / 6.5 in
高度	63.500 mm / 2.5 in

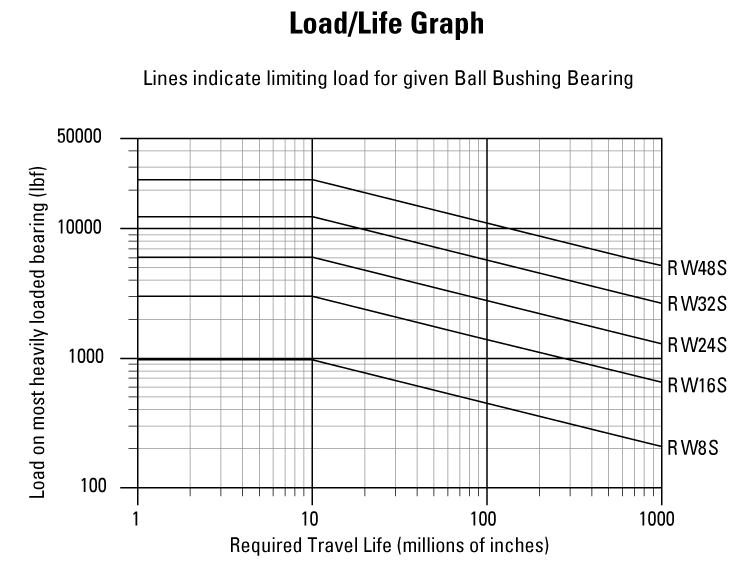

性能

Performance

Performance

Performance	Value
动态负载能力	26,778.294 N / 6020 lbf
