RW24V

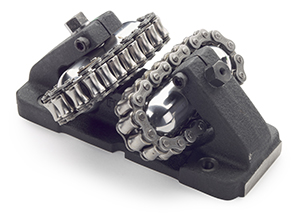

RoundWay直线滚柱轴承

RW, RoundWay直线滚柱轴承, 1.500 in, Self-Aligning, Not Corrosion Resistant

可通过四个安装螺栓方便地安装到滑块上。
“A”尺寸可在±0.015英寸范围内无级调节

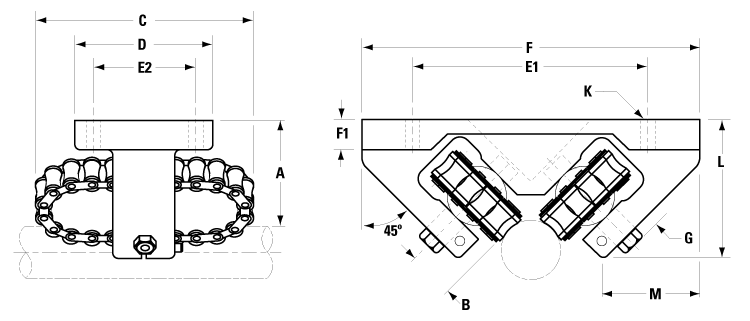

尺寸

Dimension	Value
A	63.50 mm (2.500 in)
B	29.21 mm (1.150 in)
C	136.65 mm (5.380 in)
d	38.10 mm (1.500 in)
E1	152.40 mm (6.000 in)
E2	50.80 mm (2.000 in)
F	200.15 mm (7.880 in)
F1	16.00 mm (0.630 in)
G	7.87 mm (0.310 in)
K	9.65 mm (0.380 in)
L	85.85 mm (3.380 in)
M	54.10 mm (2.130 in)

dimensions

Dimension	Value
A	63.50 mm (2.500 in)
B	29.21 mm (1.150 in)
C	136.65 mm (5.380 in)
d	38.10 mm (1.500 in)
E1	152.40 mm (6.000 in)
E2	50.80 mm (2.000 in)
F	200.15 mm (7.880 in)
F1	16.00 mm (0.630 in)
G	7.87 mm (0.310 in)
K	9.65 mm (0.380 in)
L	85.85 mm (3.380 in)
M	54.10 mm (2.130 in)

规格

Specification	Value
可调/不可调	不可调
闭合型/开口型	闭合型
卷装	非卷装
食品级	非食品级
自对准	自对准
单/双	单
最高温度	260 °C / 500 °F
适用导向轴	L
重量	5.307 kg / 11.7 lbs
公称直径	38.100 mm / 1.5 in
长度	136.652 mm / 5.38 in
高度	85.852 mm / 3.38 in

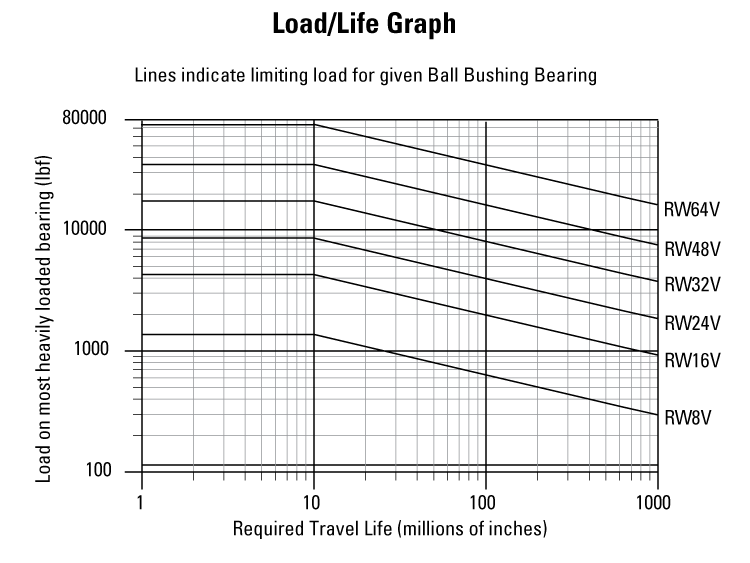

性能

Performance

Performance

Performance	Value
动态负载能力	38,254.706 N / 8600 lbf
