SRA-12-TU

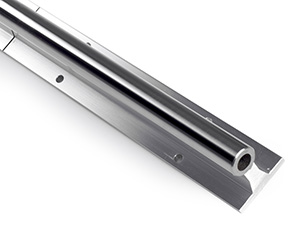

轴支撑, 连续支撑组件, 标准截面, 管状, 预钻孔, L级, 铝合金 & 钢 52100, 定长切割, 174 英寸长, 配合使用 0.75 英寸标称直径开放式衬套轴承

轴支撑简化了Thomson 60 Case导向轴的安装。Thomson 60 Case导向轴的用户应当考虑使用这些轴支撑
这些轴承座可垂直或者水平使用。
螺栓从上到下穿过法兰
包括L级60 Case，钢管导向轴
除非客户指定，否则每端的Y尺寸相等。

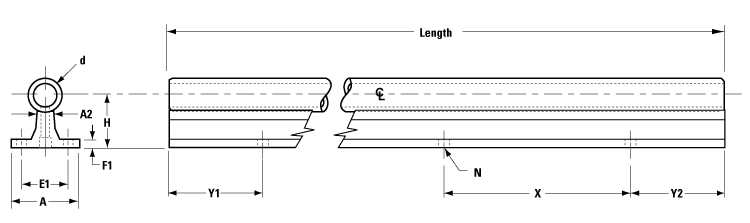

Dimensions

dimensions

尺寸	价值
[A]	1.75 英寸
[A1]	0.875 英寸
[A2]	0.375 英寸
[d] 轴，标称直径	0.75 英寸
[E1]	1.25 英寸
[E1] 公差	± 0.010 in
[F1]	0.25 英寸
[H]	1.5 英寸
[H] 公差	± 0.002 in
[N]	0.221 in
[X] Dim	6 英寸
[X] 尺寸	3 英寸
长度	174 英寸
建议螺栓	#10

Specifications

Specifications	价值
Material, Shaft	钢管 52100
Material, Support	Aluminum
Support Style	标准截面
Weight	1.9 lb/ft
材质	铝合金 & 钢 52100
管状选项（TU）	管状
类别	L级
预钻孔选项（PD）	预钻孔
