SSETWNM16-XS

SSETWNM16-XS

Download Full Catalog

SSETWNM16-XS

Can't find what you're looking for? Go to the Product Selector

SSETWNM16-XS

直线轴承, 轴承座, 超智能, 16 毫米, 闭合型, 双, 自调心, 可调节, 氧化发黑; 配合使用 16 毫米直径端部支撑应用中的轴

用于末端支撑轴的封闭轴承座。
用于MM级导向轴
每个轴承座中都有出厂安装的滚珠衬套轴承

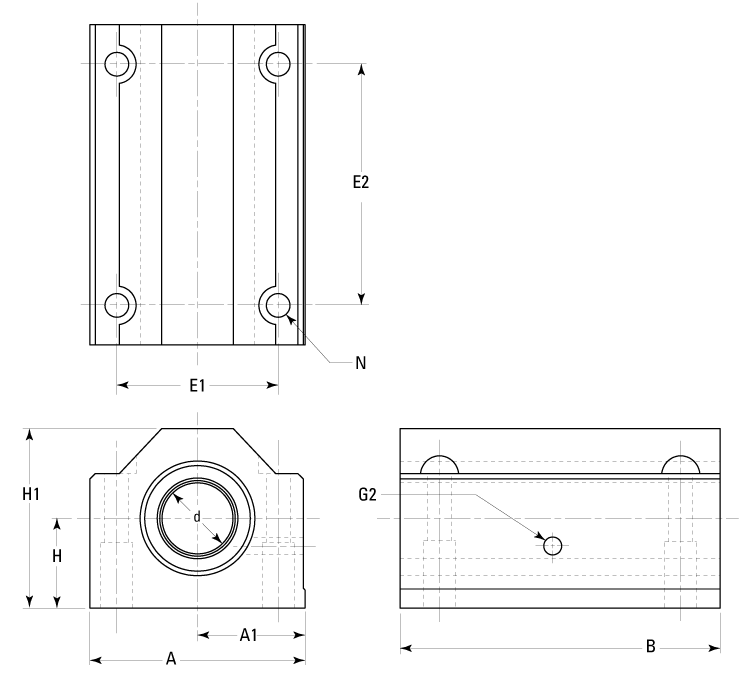

Dimensions

dimensions

尺寸	价值
[A]	53 毫米
[A1]	26.5 毫米
[A1] 公差	± 0.020 mm
[B]	84 毫米
[d] 轴，标称直径	16 毫米
[E1]	40 毫米
[E1] 公差	± 0.1 mm
[E2]	64 毫米
[E2] 公差	± 0.1 mm
[G2] 润滑接口	M6 x 1
[H]	22 毫米
[H] 公差	± 0.020 mm
[H1]	42 毫米
[N]	5.30 mm

Specifications

Specifications	价值
Number of Ball Circuits	10
Temperature Max	185 °F
Weight	0.41 kg
材质	铝合金；塑料；橡胶
单/双	双
封闭/开放/可调节	闭合型
黑色阳极氧化	氧化发黑
可调节（不可调节 = 空白）	可调节
自对准	自调心

Performance

performance graphic

performance graphic

performance graphic

Performance	价值
Static Load Rating	4800 N
负载能力，动态	4400 N
