TCR-19-24-E08

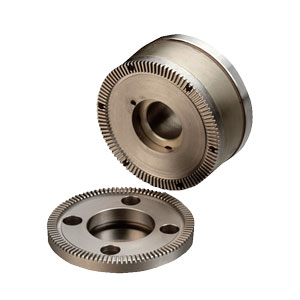

Clutch, 摩擦, Power off Tooth Reverse-Acting Brake, TCR系列-19, 2.13 英寸 Outside Diameter, 0.500 英寸 Bore, 24 Vdc, 250 in-lbs 静态力矩

齿轮制动器（未显示）提供了在低速下（通常为20 RPM或更低）保持负载或者负载减速的高效、主动、可电气切换的方法。
通过与齿轮离合器相同的工作原理，这些制动器可用于高效保持负载就位。
可选用断电或上电型号，非常适合用于在狭小空间内要求超高力矩的应用。

Dimensions

dimensions

尺寸	价值
[A]	2.13 英寸
[B]	2.38 英寸
[C] Hub ID Ø, Min/Max	0.500 英寸
[D] 最大值	.564 in
[E] 最大值	.126 in
[F]	1 英寸
[G]	1.125 英寸
[J]	#8-32 x .16 DP
[L]	1.44 英寸
[N]	#8-32 x .22 DP
[P1]	1.75 英寸

Specifications

Specifications	价值
(CB) [A] OD	Starting
(CB) [A] OD	Clutch
(CB) [A] OD	19
Voltage	24 Vdc
Weight	1.8 lb
材质	钢

Performance

Performance	价值
RPM, Max	3600 转每分
静态力矩	250 in-lbs

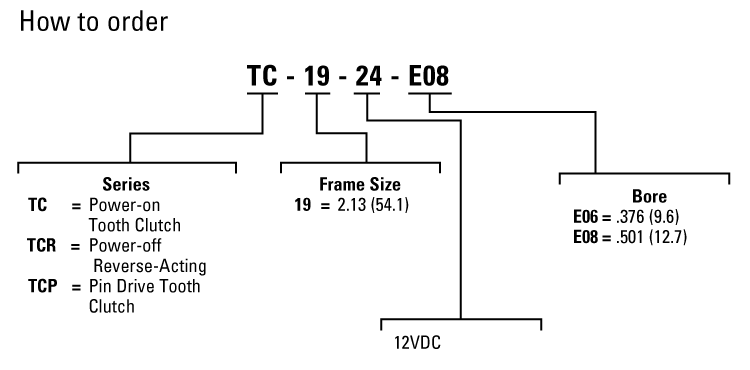

Order Code

order code
