XSRA-32

XSRA-32

Download Full Catalog

XSRA-32

Can't find what you're looking for? Go to the Product Selector

XSRA-32

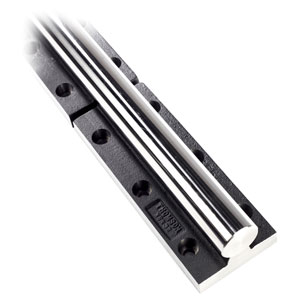

轴支撑, 连续支撑组件, 超高刚度, 预钻孔, XL级, 球墨铸铁和环氧粉末涂层，镀铬钢轴, 定长切割, 208 英寸长, 配合使用 2 英寸标称直径开放式衬套轴承

轴支撑简化了Thomson 60 Case导向轴的安装。Thomson 60 Case导向轴的用户应当考虑使用这些轴支撑
这些轴承座可垂直或者水平使用。
所有Thomson支座中最抗变形的轴支撑。
包括XL级60 Case导向轴
除非客户指定，否则每端的Y尺寸相等。
螺栓从上到下穿过支撑法兰，装配到机器上。
仅适用于XR滚珠衬套轴承。

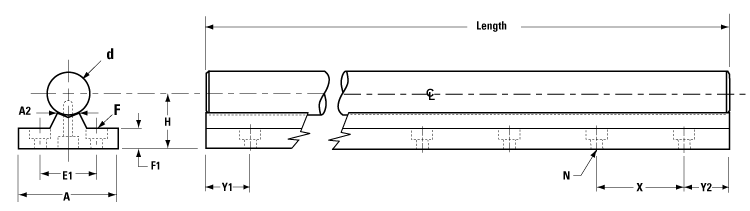

Dimensions

dimensions

尺寸	价值
[A]	4.5 英寸
[A2]	0.875 英寸
[d] 轴，标称直径	2 英寸
[E1]	3.125 英寸
[F]	1 x 5/8 DP
[F1]	1 英寸
[H]	2.75 英寸
[H] 公差	+0.000/-0.001 in
[N]	9/16 in
[X] Dim	4 英寸
[X] 尺寸	2 英寸
长度	208 英寸
建议螺栓	1/2 in

Specifications

Specifications	价值
Material, Shaft	钢
Material, Support	Ductile iron powder epoxy coated
Support Style	超高刚度
Weight	40.04 lb/ft
材质	球墨铸铁和环氧粉末涂层，镀铬钢轴
类别	XL级
预钻孔选项（PD）	预钻孔
