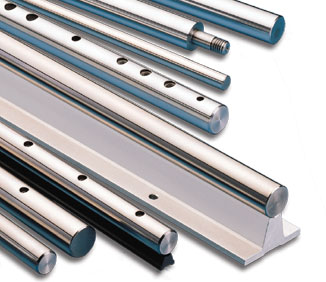

碳钢导向轴
Thomson 60 Case®碳钢导向轴由高规格特种合金钢制成。迄今为止，尚未有任何其他厂商在导向轴生产中采用如此高的原钢标准或规格。这种钢材具有量身定制的化学特性，微观结构均匀一致，热处理效果好。使用Thomson 60 Case导向轴，可以彻底打消您对材料一致性的任何疑虑。
快速找到合适的导向轴解决方案
Thomson Linear Motion Optmized
What is Carbon Steel?
碳钢通常称为非不锈钢，是工业自动化中使用最多的轴材料。由于易于硬化，这种钢在所有轴承类型（尤其是使用滚珠轴承的轴承）上都具有出色的性能。轴的高碳含量使得加工更容易，但也使其更易于腐蚀。为了提供耐腐蚀性，Thomson提供多种镀层选项（镀铬、ARMOLOY™和氧化发黑）。
| 直径 Range |
硬度 | 选项 | 材料 | 长度 | 表面光洁度 | 直线度 | 镀层选项 | |
|---|---|---|---|---|---|---|---|---|
| 碳钢导向轴 | 3/16 - 4"" (5 - 80mm) | 最小60 RC | 实心钢 预钻孔 (PD)
预钻孔镀铬平口 (PDCPPE) |
1566碳钢 | 任意长度，最大202"" |
最大8 Ra微英寸 | 0.001 in/ft |
镀铬
|
| 直径 Range |
硬度 | 选项 | 材料 | 长度 | 表面光洁度 | 直线度 | 镀铬选项 | |
|---|---|---|---|---|---|---|---|---|
| 碳钢轴 | 3/16 - 4"" (5 - 80mm) | 最小60 RC | 实心钢 预钻孔 (PD)
预钻孔镀铬平口 (PDCPPE) |
1566碳钢 | 任意长度，最大202"" |
最大8 Ra微英寸 | 0.001 in/ft |
镀铬
|
棒材缠绕制造技术允许采购热轧材料，成本更低、采购更灵活、直线度更高，并能在感应淬火之前控制轴尺寸。
现货供应的Thomson 60 Case导向轴都径向预钻了螺纹孔，可以直接安装在碳钢及铝合金连续导向轴支撑导轨上。连续支撑有利于防止导向轴在支撑重载荷或长行程时出现挠度。
Thomson优势
70多年来，Thomson一直为其直线滚珠衬套®轴承制造精密导向轴。
- 我们是少数掌握导向轴制造技术的直线运动零配件供应商之一。
- 我们提供丰富的导向轴种类，并不局限于常见尺寸规格。
- 我们提供成套直线运动解决方案，而非仅有直线运动系统部件。
- 我们提供极其广泛的英制和公制导向轴、支撑导轨和支架。
- 我们不断完善工艺，确保提高轴承性能并延长使用寿命。
- 我们每年进行数千小时的实验室测试以不断评估我们的产品。
尽管外观相仿，但制造商选择的不同制造标准和实现工艺会导致导向轴的性能参次不齐。为确保所有产品都具有始终如一的表面光洁度、圆度、直线度、圆柱度、表面硬度和硬化深度，Thomson不断提高60 Case导向轴的性能以满足直线轴承的各种需求。不同于普通导向轴，Thomson 60 Case导向轴是在ISO 9000:2000工厂中按照最高质量标准制造的。通过我们70多年的制造经验和专有知识，我们的技术不断升级。Thomson 60 Case配套Thomson滚珠衬套轴承使用时可以最大程度发挥轴承性能并延长运行寿命。
60 Case® LinearRace® Shafting: Fully Stocked to Keep Your Design Projects on Track
Thomson 60 Case Linear Race shafting has been popular for decades for its consistent reliability and performance. To help customers get this high-quality, lab-tested product into their hands as quickly as possible for their time-sensitive design projects, Thomson goes to great lengths.
Shafting Selector Tool: Special Machining Online Demo
With the special machining add-on to the Thomson online shafting selector tool, the burden of creating 2D drawings is relieved, and the amount of time needed to specify the machined shaft is dramatically reduced.
Watch this comprehensive demo and see how this feature offers the most commonly used machining options, which are automatically converted to manufacturable 2D drawings for download as printable PDFs or sharable links.
Try the online shafting selector tool and special machining add-on at: https://www.thomsonlinear.com/en/products/shafting
For any cases in which your machining configurations don't fall within the scope of our tool's options, Thomson application engineers are always ready to provide fast help.
通过选择合适的导向轴，可以显著提高直线运动系统的性能和使用寿命。您只需熟悉一些关键注意事项。
获取定制导向轴报价无需长时间等待。只需上传您的3D模型，就可立即获得定制60 Case LinearRace轴系的价格和交付周期。
圆形导向轴需要正确安装才能用作直线导轨。请观看视频，了解常用的导向轴安装方法。
圆形导轨与方形导轨有什么区别？您如何确定哪个更适合给定的应用？它们如何选型？了解直线导轨技术的基础知识，以及如何根据应用进行选型。此外，还可根据向导练习使用全新的在线直线导轨部件选型工具。
在本次网络研讨会中，您将了解到：直线轴承类型、典型应用、设计注意事项、应用要求、可选功能和设计计算。
技术文章
-
圆形还是方形？哪种直线导轨更适合您的应用
随着负载能力、使用寿命和易制造性的不断提高，越来越多的应用可以从几乎无摩擦的直线导轨获益。自从1970年代推出方形导轨和直线导向系统以来，设计工程师就面临这样一个关键问题：使用圆形还是方形直线导轨？
-
挑选适合您应用的直线导轨
如何在主要的直线技术类型之间做出选择，以及如何根据设计要求而不是成本来设计能够实现理想性能的自动化系统，这些是选择直线组件时的主要考虑因素。
-
如何选择和应用滚动直线轴承和导轨
为了节约时间并避免过高成本，必须为给定应用指定正确的轴承。了解每种轴承类型的优缺点是进行准确选型的关键。本文将概述主要的直线轴承和导轨类型、说明如何针对特定应用进行选型，并描述如何解决常见的应用问题。
