1AT25EL856

方形导轨, T系列滚珠组件, 1 Carriage, 1 导轨, 856 毫米 Long, 尺寸: 25 毫米, X=60 毫米

仅作为组件出售
滑架在装配过程中与导轨尺寸匹配
Aluminum rail with hardened steel ball path insert

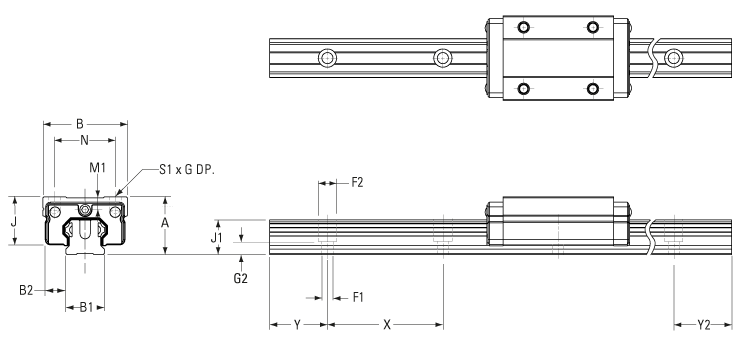

Dimensions

dimensions

尺寸	价值
[A] Assembly Height	40 毫米
[B]	48 毫米
[B1]	23 毫米
[B2]	12.5 毫米
[F1]	7 毫米
[F2]	10.7 毫米
[G]	8 毫米
[G2]	10 毫米
[J]	33.5 毫米
[J1]	22 毫米
[L] 滑块长度	88 毫米
[L1]	35 毫米
[M1]	12 毫米
[N]	35 毫米
[S1]	M6
[X] Dim	60 毫米
[X] 尺寸	8 毫米
长度	856 毫米

Specifications

Specifications	价值
Temperature Max	80 °C
Weight	1.2 kg
导轨尺寸（标称）	25 毫米
滚珠/辊子/保持架	滚珠
滑块/导轨/组件	组件
滑块数	1

Performance

performance graphic

performance graphic

Performance	价值
100 km Dynamic Load Rating	13000 N
50 km Dynamic Load Rating	16379 N
Static Load Rating	15000 N
最大加速度	50 m/s²
最大速度	3 m/s

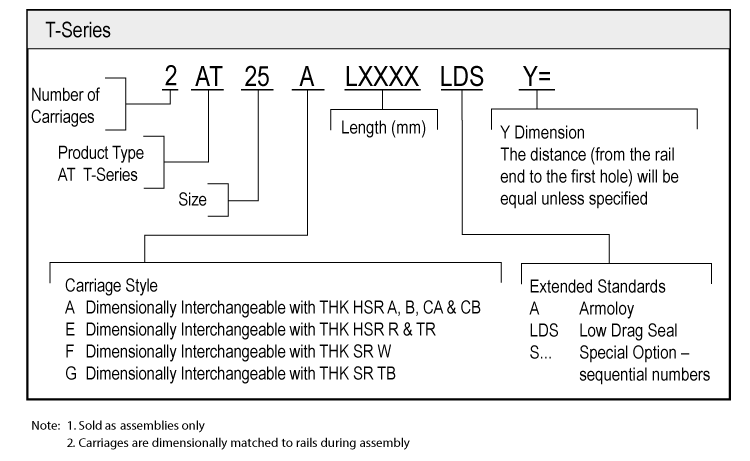

Order Code

order code
