2DA1600ML

2DA1600ML

Download Full Catalog

2DA1600ML

Can't find what you're looking for? Go to the Product Selector

2DA1600ML

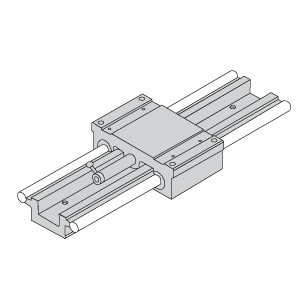

直线导轨, 2DA, Dual Shaft, Continuously supported, DSRA, Horizontal carriage, 1.000 英寸, One Dual Guide

特别
窄式滑架
特别
特别

Dimensions

dimensions

尺寸	价值
[A]	7.6 英寸
[B]	3.25 英寸
[C]	0.99 英寸
[D]	5 英寸
[d] 轴，标称直径	1 英寸
[F]	5/16-18
[G]	3/8 in bolt, 0.41 in hole
[H]	2.625 英寸
[H1]	1.375 英寸
[L1]	6 英寸
[L2]	1.19 英寸
[L4]	1.63 英寸
[L5]	2 英寸
[L6]	0.37 英寸
[L9]	1 英寸
[M]	6.75 英寸
[N]	5.25 英寸
[P]	2.44 英寸
[R]	0.875 英寸
[U]	0.42 英寸
[X]	6 英寸
[Y]	3 英寸
[Z]	1.25 英寸

Specifications

Specifications	价值
Pillow Block or Carriage	Horizontal carriage
Shaft Style	Dual Shaft
Support	Continuously supported
Weight	0.875 lb/in
材质	钢；铝合金；塑料

Performance
