320-17-001

Clutch/Brake, CB10SUPERCW12DC1.50B1STAO, 扭簧, Solenoid Operated, Long Life, Super CB-10, CW Rotation, 轮毂输入, 1.5005 / 1.5025 英寸 Bore, 1 Stop, 12 Vdc, 5000 in-lbs 静态力矩, Anti-overrun Spring

Super CB系列离合器和电磁制动器组合通过连续的交替电源，可精确地开启、停止负载驱动。
CB离合器可在单相交流或直流脉冲下，转速最高达到750 RPM（取决于尺寸）时在±½°范围内（非累积）停止负载
可调节控制止动环提供简单和精确的输出停止位置设定
Super CB单元可在电磁线圈关闭时锁定两个方向的负载，因此可消除负载超程或欠程
防过载功能可防止输出运行速度大于输入
滚子轴承无需磨损调节
最快可在3毫秒内施加负载，并在1.5毫秒内停止负载
直接从标准CB系列改造
RoHS认证

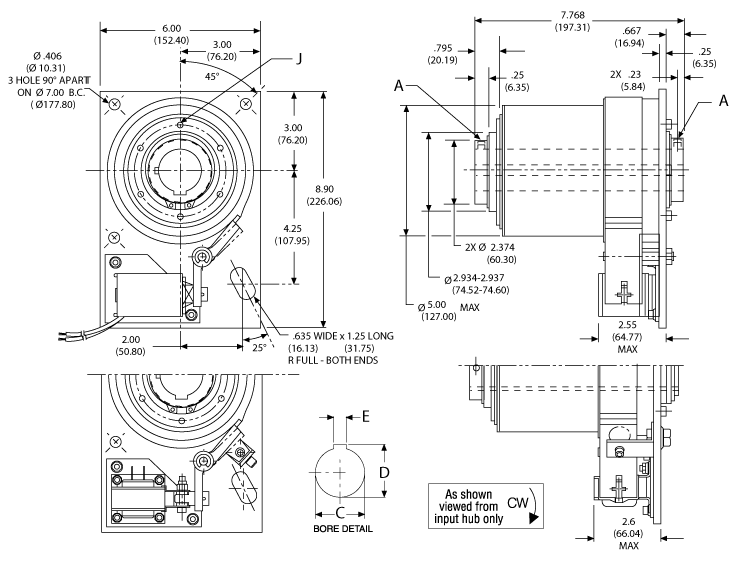

Dimensions

尺寸	价值
[A]	2x #1/4-20 x 0.25 in Lg. Hex Skt. Set Screw
[C] Hub ID Ø, Min/Max	1.5005 / 1.5025 英寸
[D] 最大值	1.669 / 1.679 in
[E] 最大值	0.376 / 0.378 in
[J]	6x #1/4-20 UNC-2B 0.50 DP on 3.417 in BC

Specifications

Specifications	价值
(CB) [A] OD	Anti-overrun Spring
(CB) [A] OD	轮毂输入
(CB) [A] OD	Indexing
(CB) [A] OD	Clutch/Brake
(CB) [A] OD	10
Voltage	12 Vdc
Weight	27 lb
停止数	1
旋转方向	CW

Performance

Performance	价值
RPM, Max	200 转每分
静态力矩	500 磅力
静态力矩	70 ms
静态力矩	5000 in-lbs
静态力矩	1200 in-lbs
静态力矩	48 lb-in²
静态力矩	1200 in-lbs
