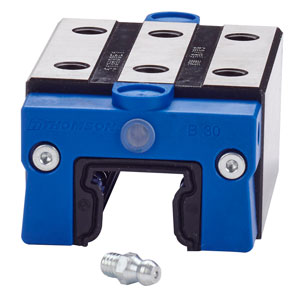

513U45E3D
Can't find what you're looking for? Go to the Product Selector
方形导轨, 500 Series 滚珠保持架 滑块, 尺寸: 45 毫米, 超高精密 牌号, E 类型, 3 - 约 0.13 C 预加载, 钢 , 停产
- 停产
- 添加塑料圆盘需要减少承载滚珠的数量，从而稍微降低滚珠滑架的静态和动态负载能力。
- 停产
- 停产
| 尺寸 | 价值 |
|---|---|
| [A] Assembly Height | 70 毫米 |
| [B] | 86 毫米 |
| [B] Tolerance | +0.0 -0.4 mm |
| [B2] | 20.5 毫米 |
| [G] | 18 毫米 |
| [J] | 60.8 毫米 |
| [L] 滑块长度 | 137.1 毫米 |
| [L1] | 60 毫米 |
| [L3] | 99.1 毫米 |
| [M1] | 18 毫米 |
| [N] | 60 毫米 |
| [O] | 19 毫米 |
| [S2] | M10 |
| 滚珠轴承直径 | 7.9 毫米 |
