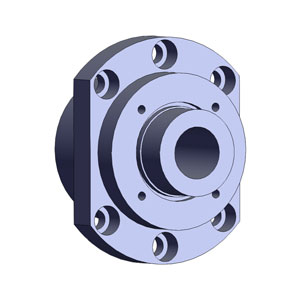

WK 30, 支座, 固定, Flange Mount, WK 样式, 30 毫米 Inside Diameter; 配合使用 1.500 in 滚珠丝杠


  • 重载法兰安装WK支座配备负载能力更高的轴承。
  • 设计尺寸符合标准WK或者WK1末端加工。(丝杠必须进行加工以匹配轴承座)。
  • 坚固的钢制结构
  • 法兰安装配置
  • 分类为“固定”,用于关键速度和支柱强度计算。

Dimensions

dimensions
尺寸价值
[A]4.331 英寸
[B]5.118 英寸
[C]3.937 英寸
[D]3.346 英寸
[d3] Bearing Journal Diameter, Recommended30 毫米
[E]0.709 英寸
[F]2.598 英寸
[G]1.299 英寸
[H]3.543 英寸
[K]2.756 英寸
[N]6x .433 Thru, .669 C-Bore x .433 Dp
[Q]4x M6 THD, x .472 Dp
[S]5.315 英寸
[T]3.504 英寸
[TH]M30x1.5
[U].9843/.9834 in
[V]1.1809/1.18105 in
[W]2.48 英寸
[X]0.315 英寸
[Y]1.339 英寸

Specifications

Specifications价值
RetainerM30x1.5
Temperature Max300 °F
Use With Screw, Nominal Diameter1.500 in
Weight6.6 lb
预加载方式固定

Performance

Performance价值
Load, Dynamic (Bearing Rating)6570 磅力
Load, Static (Bearing Rating)9700 磅力
