WK 40, 支座, 固定, Flange Mount, WK 样式, 40 毫米 Inside Diameter; 配合使用 2.000 in 滚珠丝杠


  • 重载法兰安装WK支座配备负载能力更高的轴承。
  • 设计尺寸符合标准WK或者WK1末端加工。(丝杠必须进行加工以匹配轴承座)。
  • 坚固的钢制结构
  • 法兰安装配置
  • 分类为“固定”,用于关键速度和支柱强度计算。

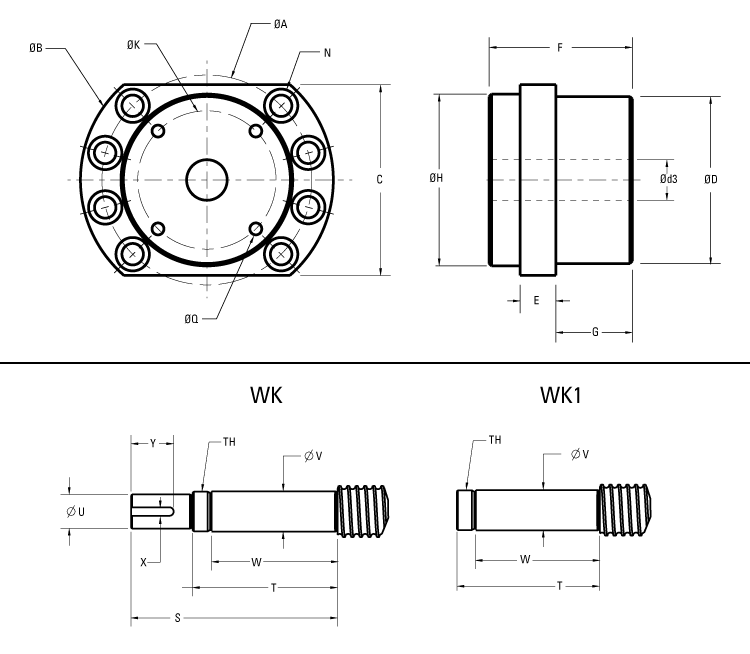

Dimensions

dimensions
尺寸价值
[A]4.764 英寸
[B]5.591 英寸
[C]4.173 英寸
[D]3.74 英寸
[d3] Bearing Journal Diameter, Recommended40 毫米
[E]0.709 英寸
[F]2.598 英寸
[G]1.299 英寸
[H]4.016 英寸
[K]3.15 英寸
[N]8x .433 Thru, .669 C-Bore x .433 Dp
[Q]4x M6 THD, x .472 Dp
[S]5.787 英寸
[T]3.622 英寸
[TH]M40x1.5
[U]1.3780/1.3771 in
[V]1.5746/1.5742 in
[W]2.441 英寸
[X]0.315 英寸
[Y]1.85 英寸

Specifications

Specifications价值
RetainerM40x1.5
Temperature Max300 °F
Use With Screw, Nominal Diameter2.000 in
Weight7.9 lb
预加载方式固定

Performance

Performance价值
Load, Dynamic (Bearing Rating)7165 磅力
Load, Static (Bearing Rating)11684 磅力
