MLA14A13-0039S0250-C2-S02
没有找到想要的产品？请使用产品选择工具
电动梯形丝杠执行器
Actuator, NEMA 14, Single stack, 1.350 Amp, 63.5000 mm stroke, mm x 1.000 standard accuracy, C2 end mounting
行程长度:
Min: 6.35 mm Max: 63.5 mm
配置编码器
- 集混合式步进电机和全密闭精密梯形丝杠于一身，且外形紧凑。
- 我们的执行器配置包括防旋转装置（所有产品的标配），因此无需外部导向。
- 由于组件内部的衬套设计，执行器配置能够承受部分侧向负载和弯矩负载。
| Dimension | Value |
|---|---|
| S Stroke | 63.50 mm (2.50 in) |
| L | 64.66 mm (2.55 in) |
| Lm | 34.04 mm (1.340 in) |
| L2F | 11.28 mm (0.44 in) |
| L3F | 6.73 mm (0.27 in) |
| tF | 3.05 mm (0.12 in) |
| TF | 11.99 mm (0.47 in) |
| WF | 6.73 mm (0.27 in) |
| THDF | #8-32 |

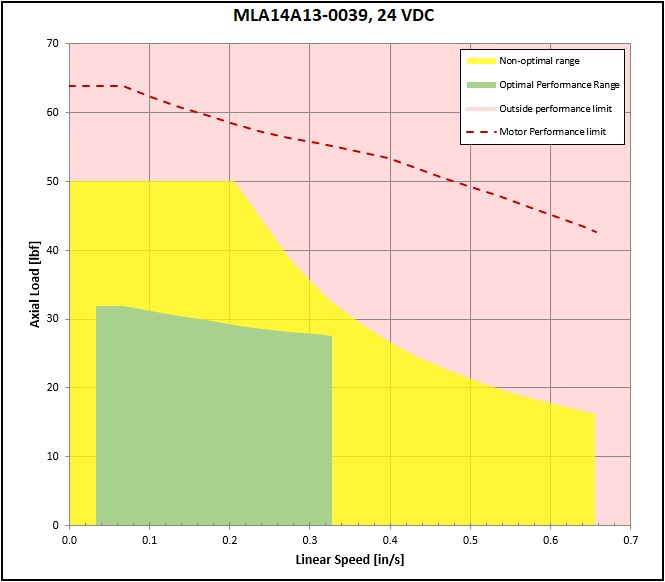

| Performance | Value |
|---|---|
| Max Dynamic Load @ 12v | 161.5 N / 36.3 lbf |
| Max Dynamic Load @ 24v | 165.0 N / 37.1 lbf |
| Max Dynamic Load @ 40v | 166.8 N / 37.5 lbf |
| Dynamic Load at Max Speed @ 12v | 107.6 N / 24.2 lbf @ 8.38 mm/s / 0.33 in/s |
| Dynamic Load at Max Speed @ 24v | 138.8 N / 31.2 lbf @ 8.38 mm/s / 0.33 in/s |
| Dynamic Load at Max Speed @ 40v | 148.1 N / 33.3 lbf @ 8.38 mm/s / 0.33 in/s |
| Recommended Max Axial Load | 223 N / 50 lbf |
| Max Side Load | 10% of Axial Load |
| Max Case Temperature | 176 °F / 80 C |
| Operating Temperature Max | 122 °F / 50 C |
| Operating Temperature Min | 14 °F / -10 C |
