MLA17A10-0063S0250-C2-S02
没有找到想要的产品？请使用产品选择工具
电动梯形丝杠执行器
Actuator, NEMA 17, Single stack, 1.000 Amp, 2.500 in stroke, in x 0.063 standard accuracy, C2 end mounting
行程长度:
Min: 0.25 in Max: 2.5 in
配置编码器
- 集混合式步进电机和全密闭精密梯形丝杠于一身，且外形紧凑。
- 我们的执行器配置包括防旋转装置（所有产品的标配），因此无需外部导向。
- 由于组件内部的衬套设计，执行器配置能够承受部分侧向负载和弯矩负载。
| Dimension | Value |
|---|---|
| S Stroke | 63.50 mm (2.50 in) |
| L | 92.96 mm (3.66 in) |
| Lm | 34.04 mm (1.340 in) |
| L2F | 11.28 mm (0.44 in) |
| L3F | 6.73 mm (0.27 in) |
| tF | 3.05 mm (0.12 in) |
| TF | 11.99 mm (0.47 in) |
| WF | 6.73 mm (0.27 in) |
| THDF | #8-32 |

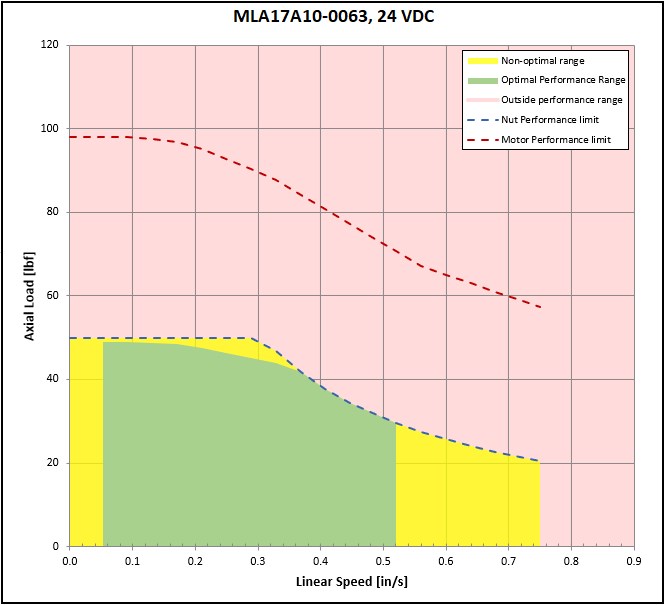

| Performance | Value |
|---|---|
| Max Dynamic Load @ 12v | 222.4 N / 50.0 lbf |
| Max Dynamic Load @ 24v | 222.4 N / 50.0 lbf |
| Max Dynamic Load @ 40v | 222.4 N / 50.0 lbf |
| Dynamic Load at Max Speed @ 12v | 103.2 N / 23.2 lbf @ 13.21 mm/s / 0.52 in/s |
| Dynamic Load at Max Speed @ 24v | 140.1 N / 31.5 lbf @ 13.21 mm/s / 0.52 in/s |
| Dynamic Load at Max Speed @ 40v | 140.1 N / 31.5 lbf @ 13.21 mm/s / 0.52 in/s |
| Recommended Max Axial Load | 334 N / 75 lbf |
| Max Side Load | 10% of Axial Load |
| Max Case Temperature | 80 °C / 176 °F |
| Operating Temperature Max | 52 °C / 125 F |
| Operating Temperature Min | -9 °C / 15 F |
