MLA23B19-0197P0250-C6-S03
没有找到想要的产品？请使用产品选择工具
电动梯形丝杠执行器
Actuator, NEMA 23, Double stack, 1.900 Amp, 63.5000 mm stroke, mm x 5.000 precision accuracy, C6 end mounting
行程长度:
Min: 9.652 mm Max: 63.5 mm
配置编码器
- 集混合式步进电机和全密闭精密梯形丝杠于一身，且外形紧凑。
- 我们的执行器配置包括防旋转装置（所有产品的标配），因此无需外部导向。
- 由于组件内部的衬套设计，执行器配置能够承受部分侧向负载和弯矩负载。
| Dimension | Value |
|---|---|
| S Stroke | 63.50 mm (2.50 in) |
| L | 65.24 mm (2.57 in) |
| Lm | 65.79 mm (2.590 in) |
| L2F | 18.14 mm (0.71 in) |
| L3F | 12.70 mm (0.50 in) |
| tF | 3.43 mm (0.14 in) |
| TF | 22.00 mm (0.87 in) |
| WF | 11.00 mm (0.43 in) |
| THDF | M6X1.0 |

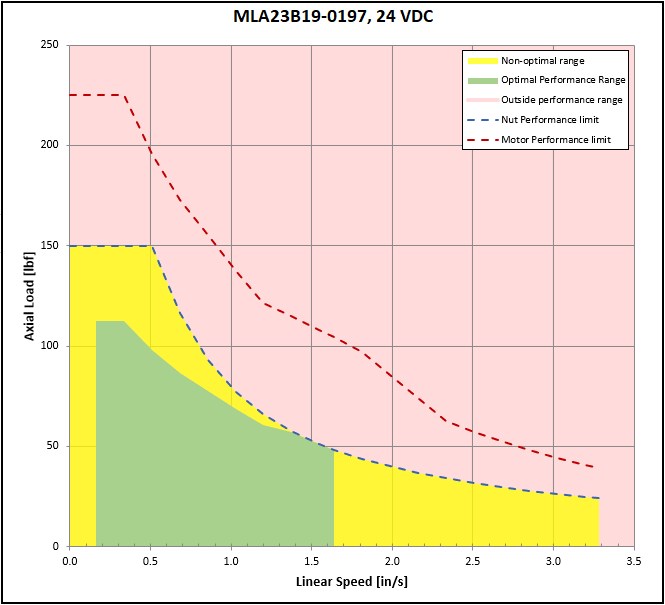

| Performance | Value |
|---|---|
| Max Dynamic Load @ 12v | 538.2 N / 121.0 lbf |
| Max Dynamic Load @ 24v | 604.9 N / 136.0 lbf |
| Max Dynamic Load @ 40v | 631.2 N / 141.9 lbf |
| Dynamic Load at Max Speed @ 12v | 92.5 N / 20.8 lbf @ 41.66 mm/s / 1.64 in/s |
| Dynamic Load at Max Speed @ 24v | 216.6 N / 48.7 lbf @ 41.66 mm/s / 1.64 in/s |
| Dynamic Load at Max Speed @ 40v | 216.6 N / 48.7 lbf @ 41.66 mm/s / 1.64 in/s |
| Recommended Max Axial Load | 890 N / 200 lbf |
| Max Side Load | 10% of Axial Load |
| Max Case Temperature | 176 °F / 80 C |
| Operating Temperature Max | 122 °F / 50 C |
| Operating Temperature Min | 14 °F / -10 C |
