SPB8OPN-XS

直线轴承, 轴承座, 超级, 0.5 英寸, 开口型, 自调心, 可调节, 氧化发黑, XS; 配合使用 0.5 英寸直径 L级连续支撑应用中的轴

用于连续支撑轴的开口型轴承座
用于L级导向轴
每个轴承座中都有出厂安装的滚珠衬套轴承
Super Ball Bushing bearing pillow blocks are provided with integral, double acting seals unless otherwise specified

Dimensions

dimensions

尺寸	价值
[A]	2 英寸
[A1]	0.69 英寸
[A2]	0.75 英寸
[Alpha]	30 °
[B]	1.5 英寸
[d] 轴，标称直径	0.5 英寸
[E]	0.31 英寸
[E1]	1.688 英寸
[E1] 公差	± 0.010 in
[E2]	1 英寸
[E2] 公差	± 0.010 in
[F1]	0.25 英寸
[G]	0.5 英寸
[G1]	0.89 英寸
[G2] 润滑接口	oil lubricant fitting
[H]	0.687 英寸
[H] 公差	±0.003 in
[H1]	1.13 英寸
[N]	0.16 in

Specifications

Specifications	价值
Number of Ball Circuits	4
Temperature Max	185 °F
Weight	0.218 lb
材质	铝合金；塑料；橡胶
单/双	单
封闭/开放/可调节	开口型
黑色阳极氧化	氧化发黑
可调节（不可调节 = 空白）	可调节
用于轴系	L级
自对准	自调心

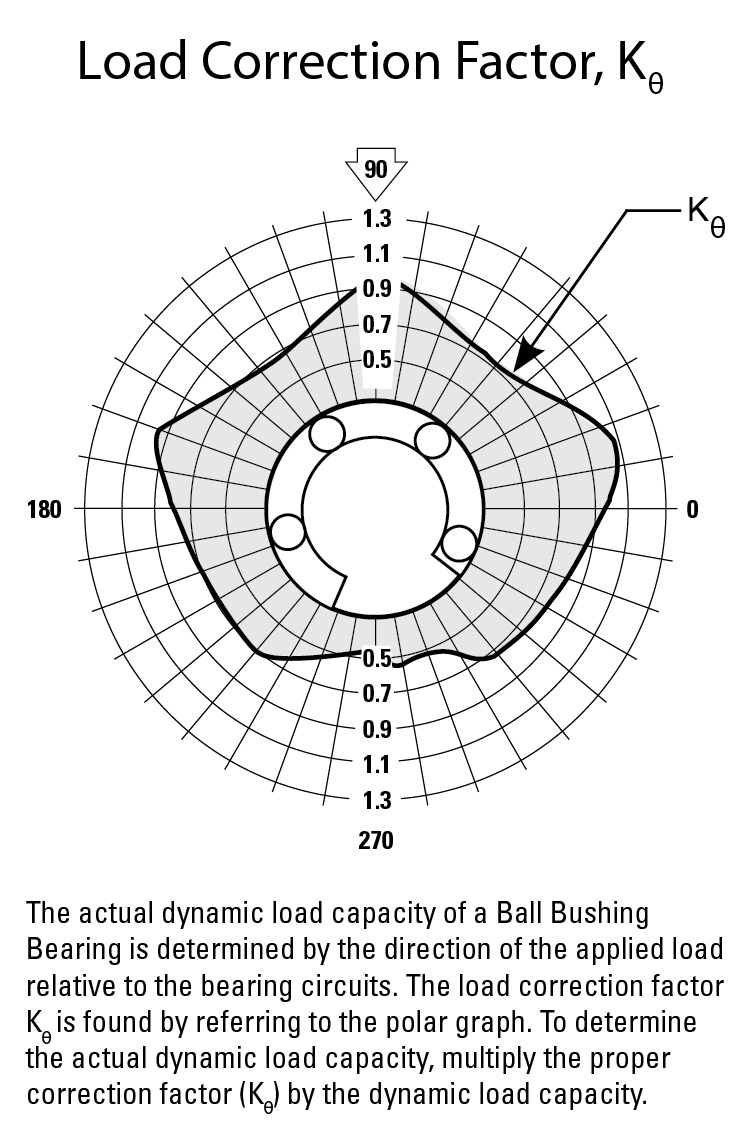

Performance

performance graphic

performance graphic

performance graphic

Performance	价值
负载能力，动态	230 磅力

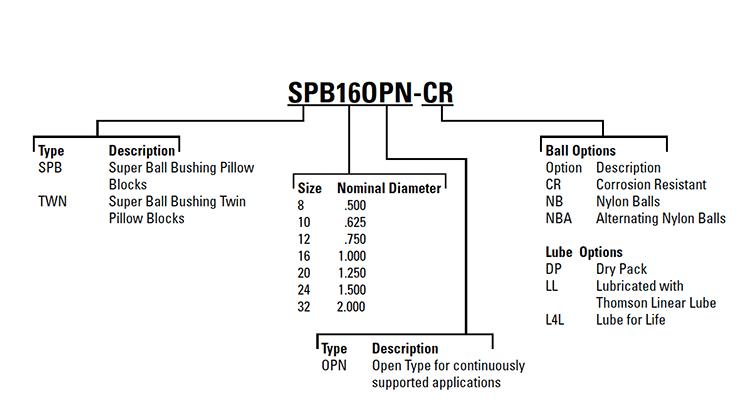

Order Code

order code
